Перемычки железобетонные для зданий


Перемычки железобетонные для зданий с кирпичными стенами.

ГОСТ 948-2016



Перемычка: Конструктивный элемент — балка, перекрывающий оконный или дверной проемы в стене и воспринимающий нагрузку от вышерасположенной конструкции.

 Перемычка железобетонная: Железобетонная балка, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

Типы, основные параметры и размеры

 Перемычки подразделяют на следующие типы:

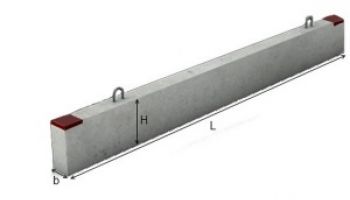

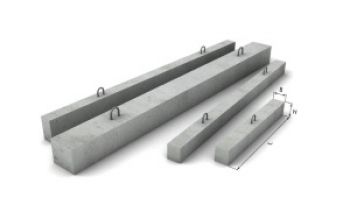

ПБ — брусковые, шириной до 250 мм включительно (см. рисунок 1);

ПП — плитные, шириной более 250 мм (см. рисунок 2);

ПГ — балочные, с чертвертью для опирания или примыкания плит перекрытий (см. рисунок 3);

ПФ — фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (см. рисунок 4).

Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:

типа ПБ — указанным на рисунке 1 и в таблице 1;

» ПП — » » » 2 » » » 2;

» ПГ — » » » 3 » » » 3;

» ПФ — » » » 4 » » » 4.

Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича олщиной 88 мм должны соответствовать:

типа ПБ — указанным на рисунке 1 и в таблице 5;

» ПП — » » » 2 » » » 6;

» ПФ — » » » 4 » » » 7.

Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина — до 20 мм, ширина — до 8 мм (см. рисунки 1 и 2).

Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям таблицы А.1 приложения А.

Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009.

Марка перемычки состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит арабскую цифру, обозначающую порядковый номер поперечного сечения перемычки, обозначение типа перемычки и ее длину в дециметрах (значение которой округляют до целого числа).

Во второй группе приводят:

- значение расчетной нагрузки на перемычку в килоньютонах на метр (округленно до целого числа);

- класс напрягаемой арматуры (для предварительно напряженных перемычек).

В третьей группе, при необходимости, указывают:

- наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, «а» — наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; «п» — наличие в брусковых перемычках монтажных петель);

-дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации.

Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше — стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, — характеристики степени плотности бетона (П — повышенной плотности, О — особоплотный).

Пример  условного  обозначения (марки) перемычки типа ПБ длиной 2460 мм,

поперечного сечения № 5 (по таблице 1), под расчетную нагрузку 37,27 кН/м, с монтажными петлями:

5ПБ 25-37-п

То же, типа ПБ длиной 2070 мм, поперечного сечения № 10 (по таблице 5), под расчетную нагрузку

27,46 кН/м, с анкерными выпусками для крепления балконных плит, с монтажными петлями:

1. первая цифра - порядковый номер поперечного сечения; буквы ПБ, ПП, ПР, ББ - тип перемычки

(брусковая, плитная и т.д.),

2. вторая цифра - длина перемычки в дм,

3. третья цифра - расчетная нагрузка на перемычку, кН/м (кгс/м).

4. Буква «п» в конце наименования означает наличие в перемычке монтажной петли.
